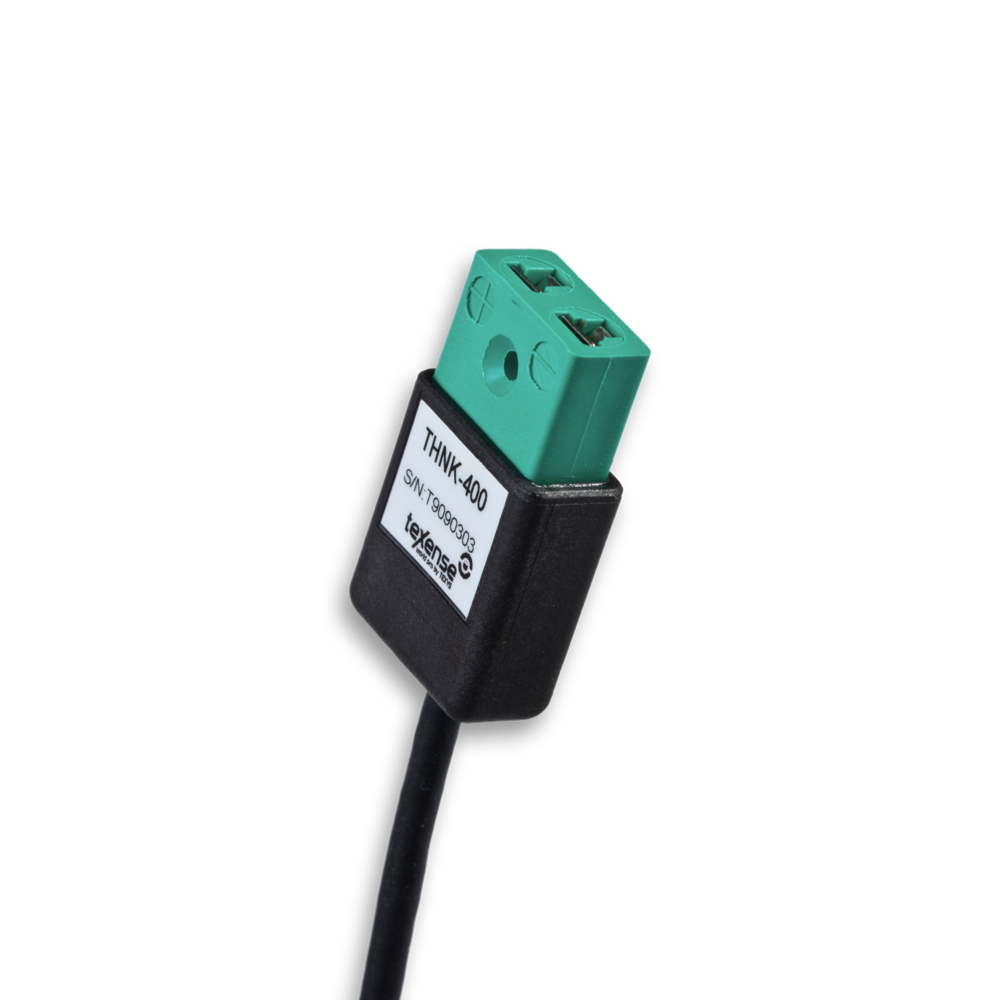

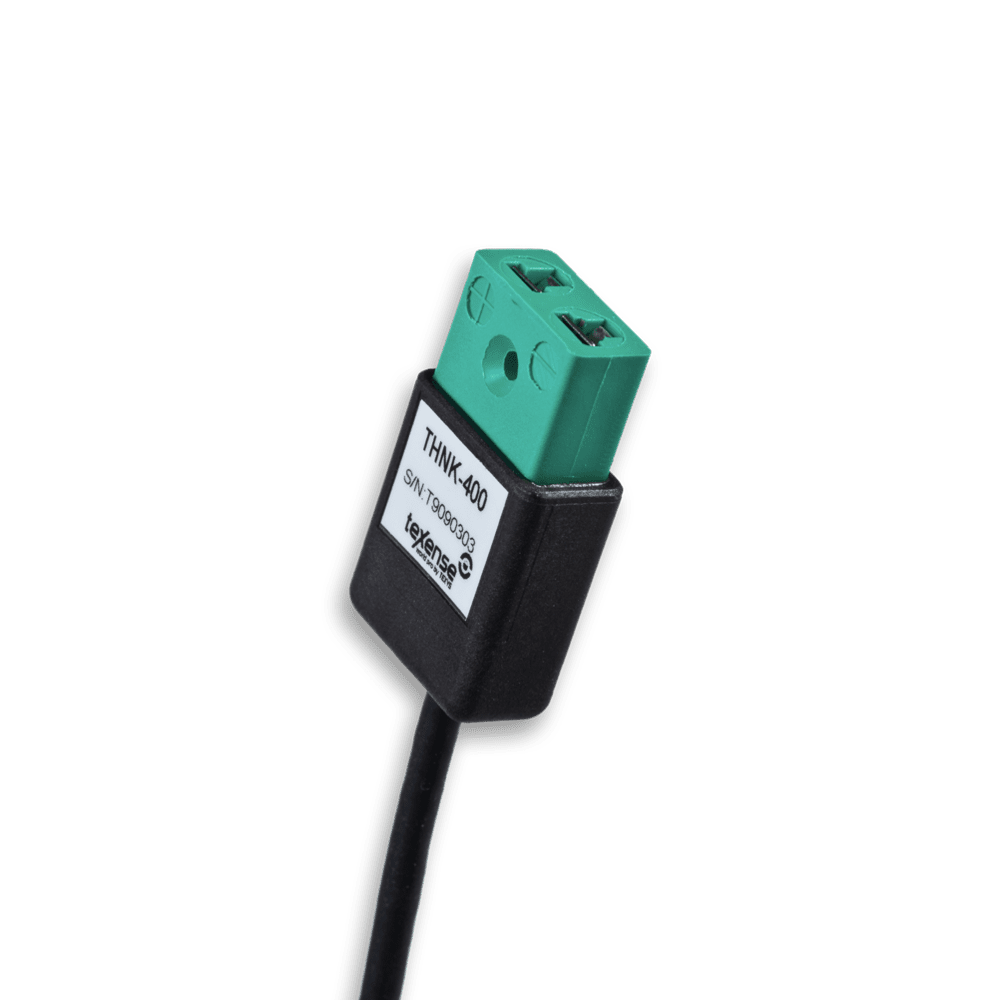

THN 200
THN 400
THN 1250
Kompatibel mit jedem K Typ Thermoelement-Sonde, ausgestattet mit einem Miniaturstecker. Die Sondendrähte müssen von der Versorgungsmasse getrennt sein.
Temperaturbereich:
- THN 200: -50 bis 200 °C
- THN 400: -100 bis 400 °C
- THN 1250: 0 bis 1.250 °C
Empfindlichkeit:
- THN 200: 20 mV/°C
- THN 400: 10 mV/°C
- THN 1250: 4 mV/°C
Technische Daten:
- Typ: K, J, T, …
- Genauigkeit, digitaler Ausgang: ± 0.5 °C
- Vergleichsstellenfehler: ± 0.7 °C
- Genauigkeit, analoger Ausgang: ± 0.25 % FS
- Verschiebung versus Umgebungstemperatur, analoger Ausgang: ± 0.25 % FS
- Empfindlichkeit: linear (vgl. Eichtabelle) mV/°C
- Abtastfrequenz: 5 Hz
- Betriebsspannung: 5–16 V oder 12–33 V
- Versorgungsstrom: 3 mA
- Ausgangsspannung: 0–5 V oder 0–10 V*
- Ausgangsimpedanz: 47 Ω
- Digitaler Ausgang*: ASCII @ 5hz, 9.600 Bauds
- Eichgerät: Fluke 714

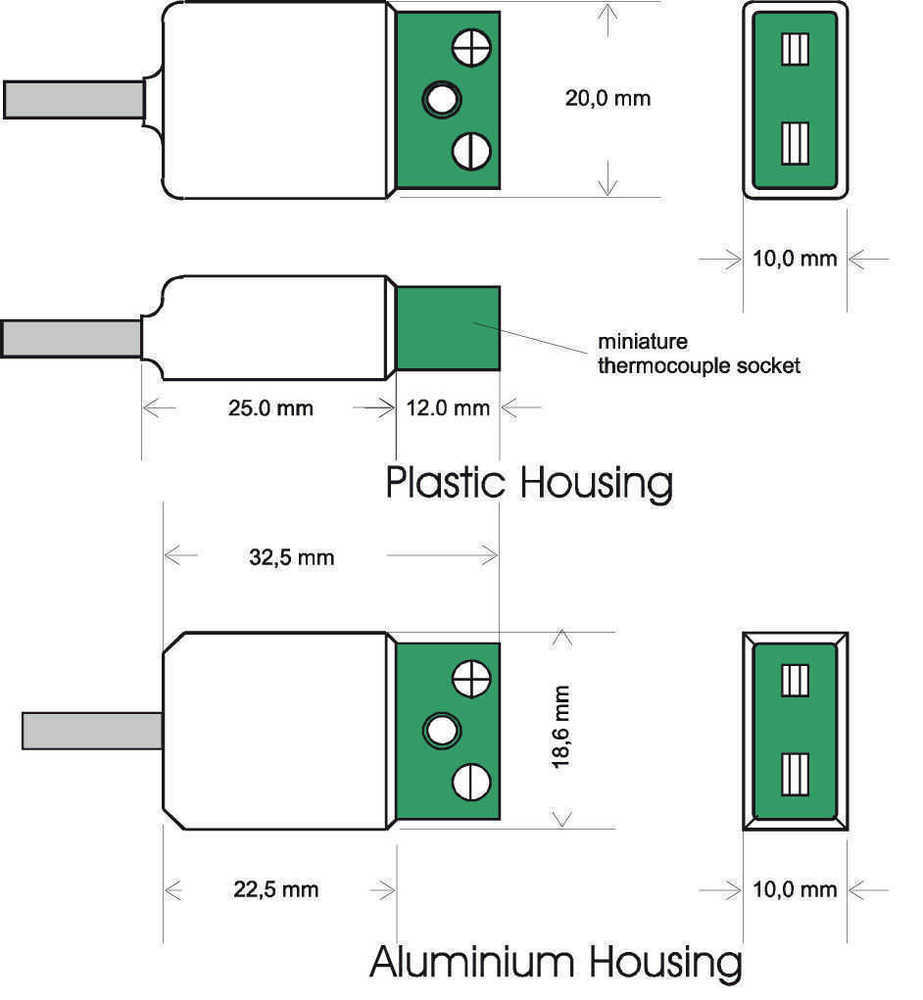

- Maße “P”-Typ: 35 x 20 x 10 mm
- Material “P”-Typ: Plastik
- Maße “A”-Typ: 32.5 x 19 x 10 mm
- Material “A”-Typ: Aluminium
- Gewicht: 15 g
- Schutz: IP53
- Vibrationstest: 20Gpp5’
- Stoßfestigkeit: 500 G
- Betriebstemperatur: -40 bis +125 °C
- Lagertemperatur: -40 bis + 125 °C
*0-10 Volt nur möglich mit einer Versorgungsspannung von 12-33 Volt
| Ziel °C | -50 bis +200 °C 20 mV/°C | -100 bis +400 °C 10 mV/°C | 0 bis 1.250 °C 4 mV/°C |
|---|---|---|---|
| -100 | 0,00 | ||
| -50 | 0,00 | 0,50 | |
| 0 | 1,00 | 1,00 | 0,00 |
| 50 | 2,00 | 1,50 | 0,20 |
| 100 | 3,00 | 2,00 | 0,40 |
| 150 | 4,00 | 2,50 | 0,60 |
| 200 | 5,00 | 3,00 | 0,80 |
| 300 | 4,00 | 1,20 | |
| 400 | 5,00 | 1,60 | |
| 600 | 2,40 | ||
| 800 | 3,20 | ||
| 1.000 | 4,00 | ||
| 1.250 | 5,00 |
