THA 200
THA 400
THA 1000
THA 1250
Kompatibel mit jedem Type K, J oder T Thermoelement (Auswahl), ausgestattet mit einem Miniaturstecker. Die Sondendrähte müssen von der Versorgungsmasse getrennt sein.
Temperaturbereich:
- THA 200: -50 bis 200 °C
- THA 400: -100 bis 400 °C
- THA 1000: 0 bis 1.000 °C
- THA 1250: 0 bis 1.250 °C
Empfindlichkeit:
- THA 200: 20 mV/°C
- THA 400: 10 mV/°C
- THA 1.000: 5 mV/°C
- THA 1250: 4 mV/°C
Technische Daten:
- Typ: K, J, T, …
- Vergleichsstellenfehler: 1 °C
- Genauigkeit (Temperaturbereich < 1000 °C): 0.5 %FS
- Genauigkeit (Temperaturbereich > 1000 °C): 1 %FS
- Verschiebung versus Umgebungstemperatur, analoger Anschluss: 0.5 °C
- Lineare Empfindlichkeit, vgl. Eichtabelle: mV/°C
- Betriebsspannung: 5 to 16 V
- Versorgungsstrom: 2 mA
- Ausgangsspannung: 0–5 V
- Ausgangsimpedanz: 47 Ω
- Eichgerät: Fluke 714

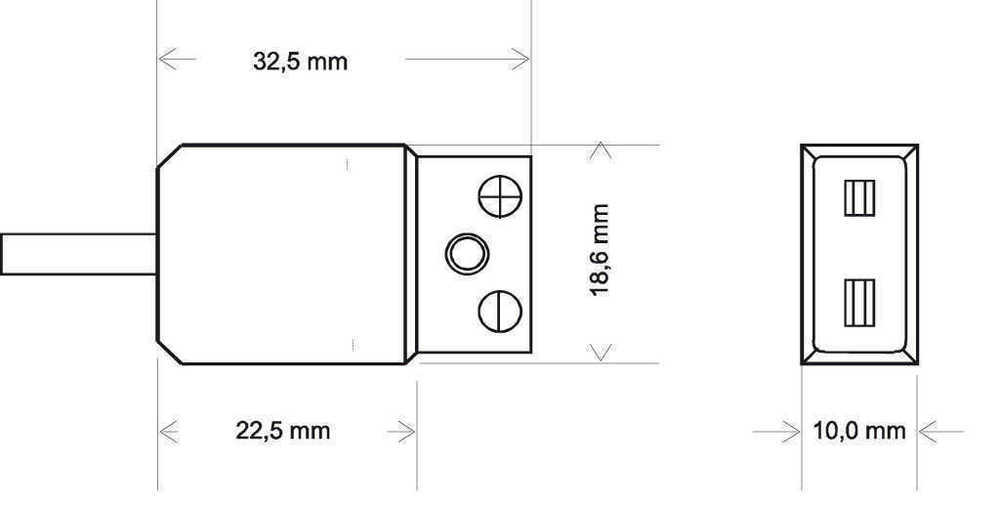

- Maße: 32,5 x 19 x 10 mm
- Material: Aluminium
- Gewicht: 15 g
- Schutz: IP53
- Vibrationstest: 20Gpp5’
- Stoßfestigkeit: 500 G
- Betriebstemperatur: 0 bis +100 °C
- Lagertemperatur: -40 bis + 125 °C
| Ziel °C | -50 bis +200 °C 20 mV/°C | -100 bis +400 °C 10 mV/°C | 0 bis +1.000 °C 5 mV/°C | 0 bis +1.250 °C 4 mV/°C |
|---|---|---|---|---|
| -100 | 0,00 | |||
| -50 | 0,00 | 0,50 | ||
| 0 | 1,00 | 1,00 | 0,00 | 0,00 |
| 50 | 2,00 | 1,50 | 0,25 | 0,20 |
| 100 | 3,00 | 2,00 | 0,50 | 0,40 |
| 150 | 4,00 | 2,50 | 0,75 | 0,60 |
| 200 | 5,00 | 3,00 | 1,00 | 0,80 |
| 300 | 4,00 | 1,50 | 1,20 | |
| 400 | 5,00 | 2,00 | 1,60 | |
| 600 | 3,00 | 2,40 | ||
| 800 | 4,00 | 3,20 | ||
| 1.000 | 5,00 | 4,00 | ||
| 1.250 | 5,00 |
