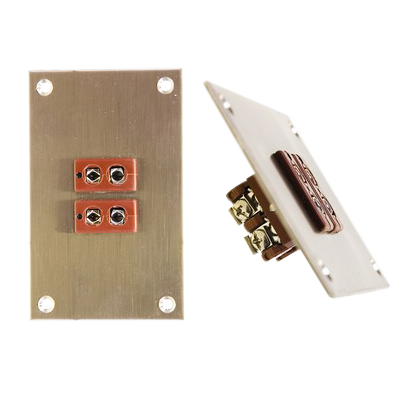

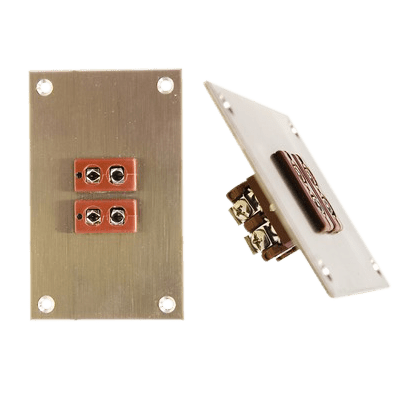

Verwendung:
Hochtempertur-Steckverbindungspaneele für Thermoelement- und Widerstandsthermometer-Messkreise zum Einbau in Kontrollräumen, Bedienungsfeldern, Laborbereichen, Schalttafeln, Einschubgehäusen etc. Dieses Paneel ist ausgerüstet mit Standaardeinbaukupplungen PSIH-..
Mechanischer Aufbau:
- Edelstahl, korrosionfest.
- Befestigungen aus Edelstahl.
- Montageart und Konstruktion verhindern ein Hinein- oder Herausdrücken der montierten Einbau-Kupplungen.
- Abgeschrägte Anschlussebenen ermöchligen unbehindertes An- und Abklemmen der Leiter in eingebautem Zustand.
- Standard-Paneelen für 6 Messkreise.
Leiterdurchmesser:
- Sicheres Klemmen bis 1,6 mm.
Temperaturbelastung:
- max. +350 °C.
Verfügbare Typen:
- Online verfügbar: Typ K, J, E, N, T, U, R/S, B
- auf Anfrage: Typ C

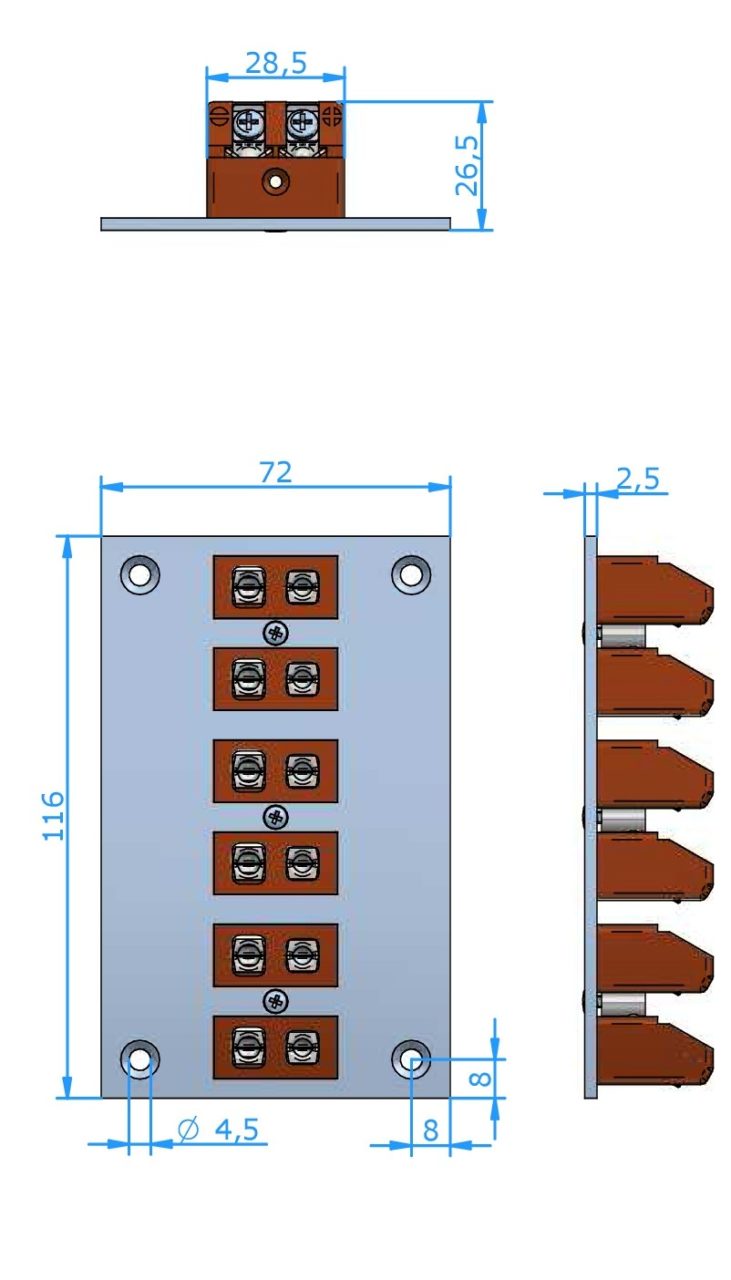

Abmessungen:
| Mess- kreise | Reihe | Paneele Abmessung (L x H in mm) | Abmessung Tafelausschnitt (in mm) |
|---|---|---|---|
| 1 | 1 | 72 x 116 | 30 x 40 |
| 2 | 1 | 72 x 116 | 50 x 40 |
| 3 | 1 | 72 x 116 | 62 x 40 |
| 4 | 1 | 72 x 116 | 80 x 40 |
| 5 | 1 | 72 x 116 | 94 x 40 |
| 6 | 1 | 72 x 116 | 112 x 40 |
Material-Code:
- Gehäusefarbe Braun, Thermopaarung ist aufgedruckt.
Rabatt bei größere Mengen auf Anfrage.
