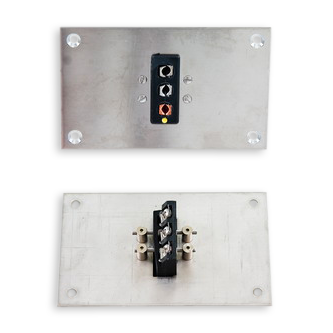

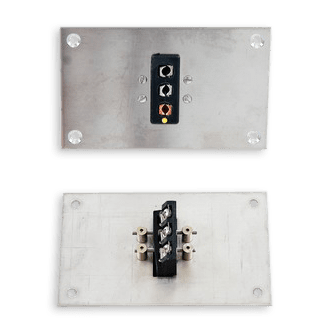

Verwendung:
Steckverbindungspaneele für Thermoelement- und Widerstandsthermometer-Messkreise zum Einbau in Kontrollräumen, Bedienungsfeldern, Laborbereichen, Schalttafeln, Einschubgehäusen etc. Dritter Kontakt ermöglicht Schirmverbindung oder Dreileiterschaltung. Dieses Paneel ist ausgerüstet mit Standaardeinbaukupplungen PSITH-..
Mechanischer Aufbau:
- Edelstahl, korrosionfest.
- Befestigungen aus Edelstahl.
- Montageart und Konstruktion verhindern ein Hinein- oder Herausdrücken der montierten Einbau-Kupplungen.
- abgeschrägte Anschlussebenen ermöglichen unbehindertes An- und Abklemmen der Leiter in eingebautem Zustand.
- Standard-Paneele für bis zu 6 Messkreise.
Leiterdurchmesser:
- Sicheres Klemmen bis 1,6 mm.
Temperaturbelastung:
- max. +350 °C.

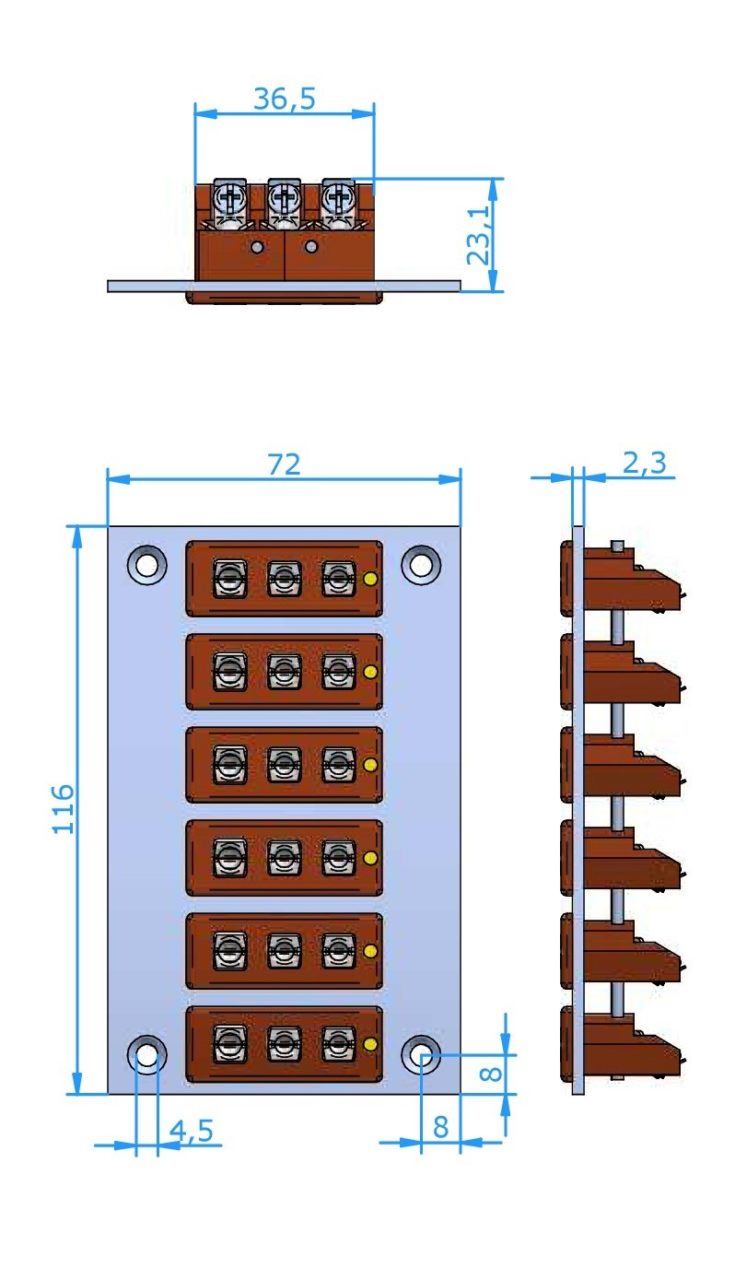

Abmessung:
| Mess- kreise | Reihe | Paneele Abmessung (L x H in mm) | Abmessung Tafelausschnitt (in mm) |
|---|---|---|---|
| 1 | 1 | 72 x 116 | 30 x 45 |
| 2 | 1 | 72 x 116 | 50 x 45 |
| 3 | 1 | 72 x 116 | 62 x 45 |
| 4 | 1 | 72 x 116 | 80 x 45 |
| 5 | 1 | 72 x 116 | 94 x 45 |
| 6 | 1 | 72 x 116 | 112 x 45 |

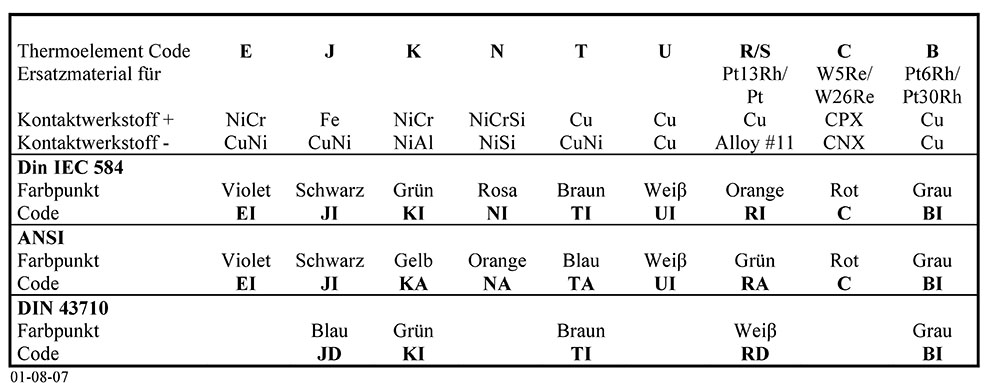

Farbkennzeichnungen:
- Gehäusefarbe ist Braun mit Farbpunkt.
Verfügbare Typen:
- Online verfügbar: Typ K, J, E, N, T, U, R/S, B
- auf Anfrage: Typ C
Material-Code:
Rabatt bei größere Mengen auf Anfrage.
