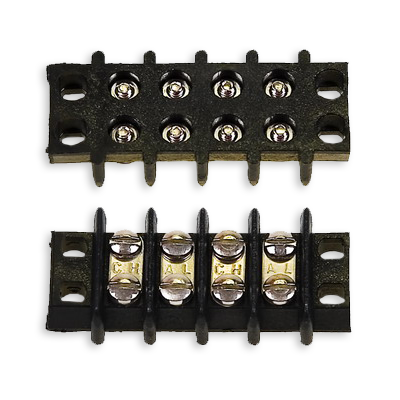

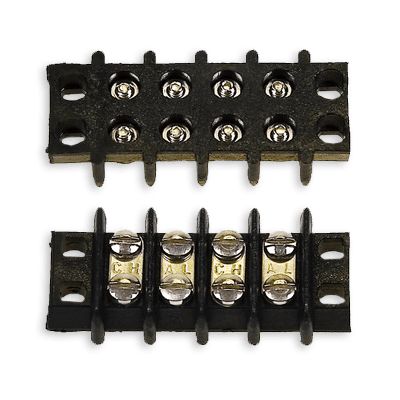

Verwendung
Klemmleisten gestatten die einfache Verbindung zwischen Thermoelement- oder Widerstandsthermometer-Messkreisen in Anschlusskästen oder rückseitig an Geräten.
Mechanischer Aufbau:
- Trägermaterial aus Glasfiber-gefülltem Nylon
- Isolatoren zwischen den Kontakten verhindern Kurzschlüsse.
- Schraubanschlüsse für einfache Montage.
- lieferbar in einer Vielzahl von Thermospaarungen.
- Abmessungen sind geeignet für die Vernwendung der Kabelschuhe A-20.131-(…) und A-20.132-(…).
Temperaturbelastung:
- max. +200 °C.
Leiterdurchmesser:
- sicheres Klemmen von bis 3,0 mm.

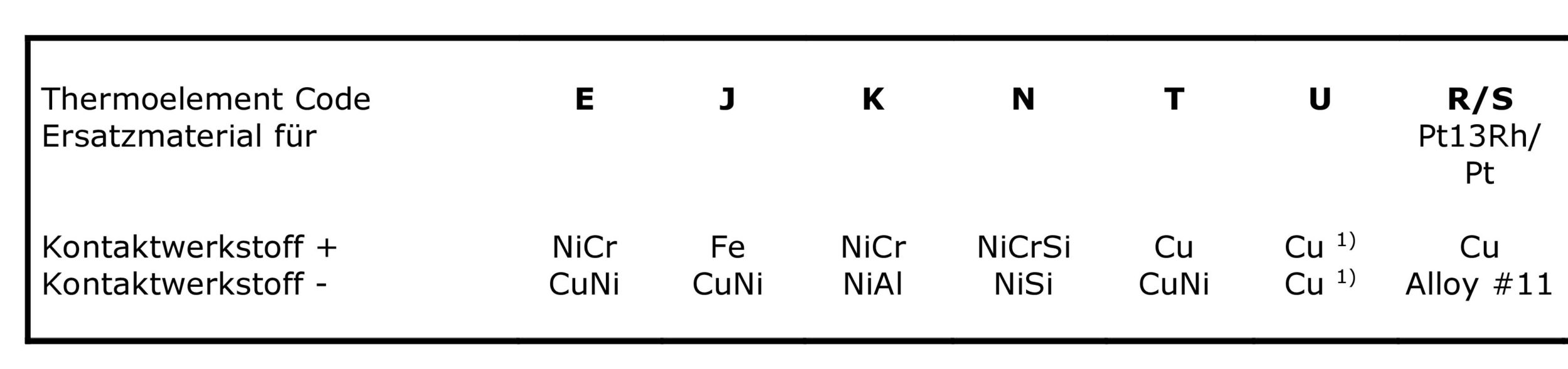

Verfügbare Typen:
- Online verfügbar: Typ K, J, E, N, T, U, R/S
Kennzeichnung:
- Gehäusefarbe ist schwarz und Klemmenbrücken sind mit Materialbeschriftung versehen.

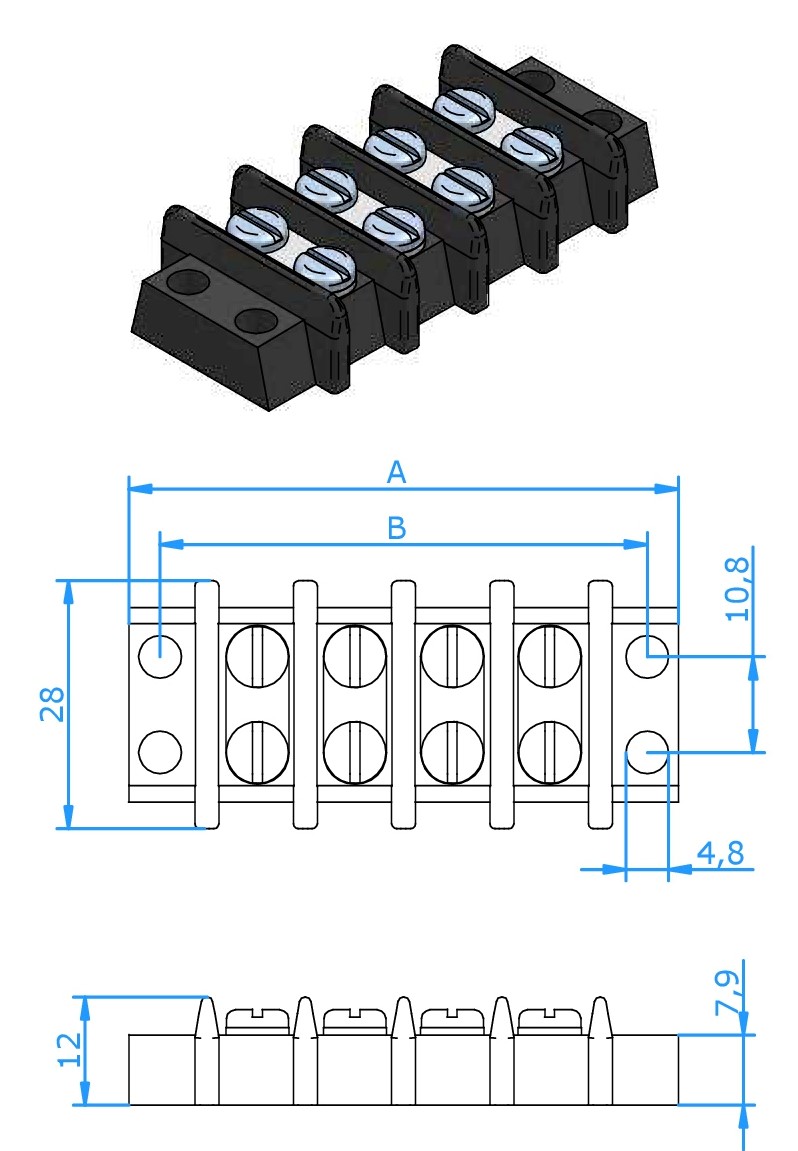

| Mess- kreise | Abmessung A (mm) | Abmessung B (mm) |
|---|---|---|
| 1 | 41 | 33 |
| 2 | 63 | 55 |
| 3 | 86 | 78 |
| 4 | 108 | 100 |
| 5 | 130 | 122 |
| 6 | 152 | 144 |
| 8 | 197 | 189 |
| 10 | 241 | 233 |
Rabatt bei größere Mengen auf Anfrage.
